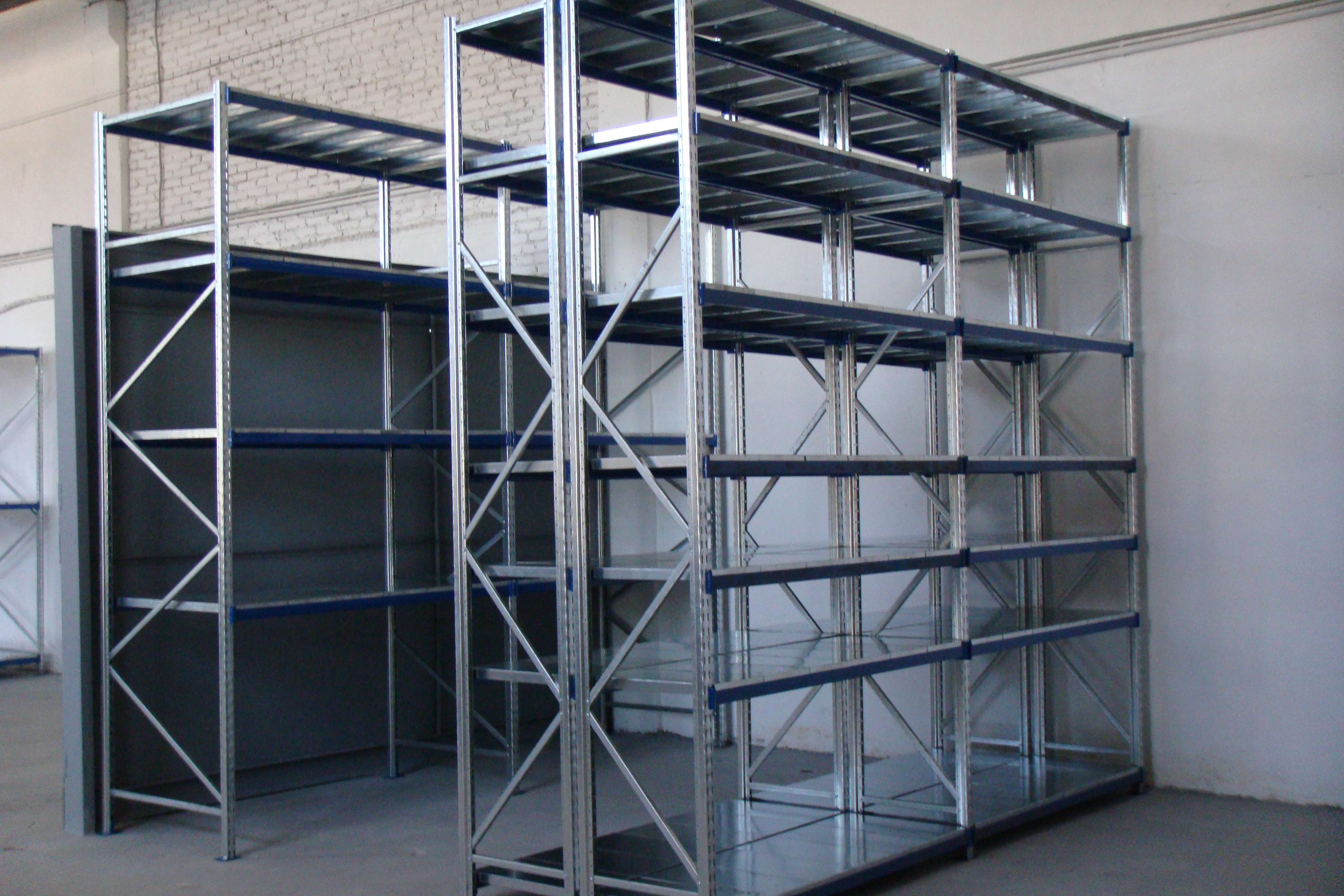

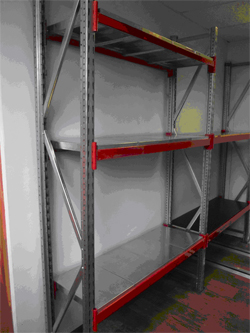

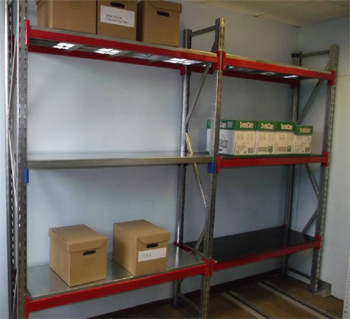

Стеллаж среднегрузовой серии «СГУ-50»
Общие сведения:
Полочные стеллажи широко распространенный тип. Они
в основном используются для хранения штучного товара, товара в коробках, пластиковых или металлических
контейнерах на полках. Их могут быть выполнены как в стационарном, так и в передвижном вариантах. Полочные
стеллажи без преувеличения можно отнести к самым распространенным системам складского хранения с ручной
обработкой груза в виду их универсальности, относительно низкой стоимости, простоте конструкции и легкости
монтажа. В зависимости от типа используемых для монтажа комплектующих, полочные стеллажи могут применяться для хранения широкого спектра как легких
материалов, так и грузов средней тяжести. В самой простой стандартной комплектации (с гладкими полками) они
могут применяться для оборудования любых складских объектов, архивов, библиотек, а также в бытовых условиях.
Достоинство этой группы - сочетание возможности размещения большого количества номенклатуры с возможностью
поштучной обработки товара.
Описание конструкции и принципа работы стеллажей.
Стеллаж представляет собой металлическую конструкцию, имеющую секционную структуру и является сборно-разборным
изделием.
Он состоит из следующих элементов:
- Рама
- Балка
- Полки
Между рамами, имеющими в стойках ряды перфорированных отверстий с шагом 50 мм, навешиваются попарно балки. Последний уровень может навешиваться на последние отверстия перфорации. Балки запираются фиксаторами. На балки укладываются полки для складирования штучного груза или груза в мелкой упаковке.

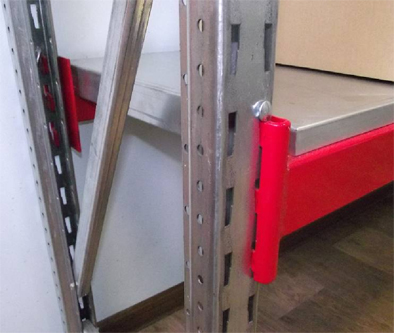

Рамы, изготовлены из двух стоек коробчатого не замкнутого сечения, имеющих два ряда перфорированных отверстий специальной формы, расположенных с шагом 50 мм. Стойки связанны между собой посредствам болтового соединения горизонтальными и диагональными раскосами. Стойки имеют опоры прямоугольной формы, и воспринимают длительную вертикальную статическую нагрузку от массы складируемого груза. Рамы связаны попарно балками с полками, с нужным потребителю интервалом, на определенной высоте. На полках размещен груз. Конструкция стеллажа обеспечивает работу без остаточных деформаций и неизменности геометрических размеров. Узел стыковки боковых стоек и продольных балок – быстросборный, безболтовой. Балки, выполненные в виде прямоугольных прокатных труб, имеющих с обеих сторон кронштейны с зацепами, которые присоединяются в конусообразную перфорацию стоек рам. Для предотвращения случайного разъединения балки со стойкой, обязательно устанавливается фиксатор.
Внимание! При загрузке полочного стеллажа не допускается превышение допустимой нагрузки на полку.
Стеллажи для хранения шин и дисков
На базе модели СГУ мы разработали металлические стеллажи для автомобильных шин, собранных колес и дисков — сборно-разборные. Они состоят из рам с балками, которые крепятся друг к другу посредством зацепов. Это эффективное решение, обеспечивающее оперативность и легкость сборки системы без использования инструментов и приспособлений. Данный вариант оптимально подходит для хранения колес, шин и дисков различного радиуса. Оптимален как для использования на больших складах, так и и в обычных гаражах.
Технические характеристики
Высота рамы – от 1500 до 6000 мм
Глубина рамы – от 200 до 1500 мм
Длина балки – от 1000 до 3000 мм
Перфорация рамы – 50 мм
Максимально допустимые нагрузки:
Максимально допустимая суммарная нагрузка на одну стеллажную секцию в зависимости от высоты расположения первого нагруженного уровня (первый ярус грузовых балок):
| Нагрузочная способность вертикальных рам (допускаемая нагрузка на секцию) | ||||||
| Высота расположения первого нагруженного уровня, мм | ||||||
| Рама | 900 | 1200 | 1500 | 1800 | 2100 | 2500 |
| П 50х1,5 | 3500 кг | 3200 кг | 2900 кг | 2600 кг | 2300 кг | 2000 кг |
| Рамы поставляются в разобранном виде. | ||||||
| При определении высоты Рамы необходимо учитывать высоту помещения, расстояние между ярусами и высоту используемых балок. | ||||||
| Допускаемые равномерно распределённые нагрузки на 2-е балки, кг: | |||||||
| Длина балки, мм/ профиль | 1200 | 1500 | 1800 | 2100 | 2400 | 2700 | 3000 |
| 60x40У | 1200 | 1000 | 800 | 600 | 400 | 300 | - |
| 80x50 | 1500 | 1500 | 1500 | 1500 | 1300 | 1000 | 700 |
| Допускаемые равномерно распределённые нагрузки с настилом из наборных оцинкованных полок 300 мм (100 кг), кг: | |||||||
| Длина балки, мм/ профиль | 1200 | 1500 | 1800 | 2100 | 2400 | 2700 | 3000 |
| 60x40У | 400 | 500 | 600 | 600 | 400 | 300 | - |
| 80x50 | 400 | 500 | 600 | 700 | 800 | 900 | 700 |

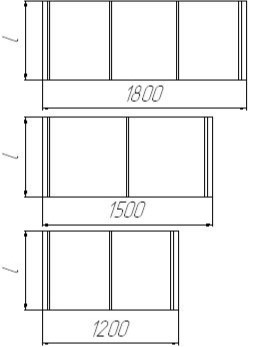

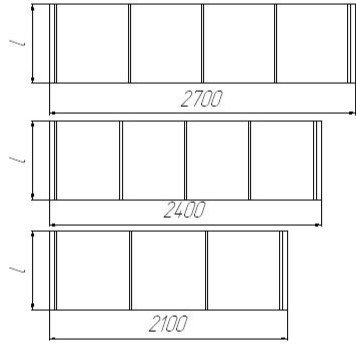

Расчет количества поперечных балок от длины стеллажной секции
|
1800 мм – 4 шт. 1500 мм – 3 шт. 1200 мм – 3 шт. |
|
2700 мм – 5 шт. 2400 мм – 5 шт. 2100 мм – 4 шт. |
Типовые размеры и цены полочных стеллажей СГУ-50:
В НАЛИЧИИ
| Размер стеллажа ВхГхШ, мм | Высота (Рамы), мм. | Глубина (Рамы), мм. | Длина (Балки), мм. | Кол-во Полок (ярусов), шт. | Нагрузка На 1 полку (ярус), кг. | Цена Отдельно- стоящего, руб. | Цена Доп. секции, руб. | |
| 2000х600х1200 | 2000 | 600 | 1200 | 3 | 400 | 8 480,00 | 6 859,00 | Купить |
| 2000х600х1500 | 2000 | 600 | 1500 | 3 | 500 | 9 593,00 | 7 972,00 | Купить |
| 2000х600х1800 | 2000 | 600 | 1800 | 3 | 600 | 10 706,00 | 9 085,00 | Купить |
| 2000х600х2100 | 2000 | 600 | 2100 | 3 | 700 | 11 825,00 | 10 204,00 | Купить |
| 2000х800х1200 | 2000 | 800 | 1200 | 3 | 400 | 9 588,00 | 7 845,00 | Купить |
| 2000х800х1500 | 2000 | 800 | 1500 | 3 | 500 | 10 917,00 | 9 174,00 | Купить |
| 2000х800х1800 | 2000 | 800 | 1800 | 3 | 600 | 12 246,00 | 10 503,00 | Купить |
| 2000х800х2100 | 2000 | 800 | 2100 | 3 | 700 | 13 581,00 | 11 838,00 | Купить |
| 2000х1000х1200 | 2000 | 1000 | 1200 | 3 | 400 | 10 700,00 | 8 833,00 | Купить |
| 2000х1000х1500 | 2000 | 1000 | 1500 | 3 | 500 | 11 463,50 | 9 596,50 | Купить |
| 2000х1000х1800 | 2000 | 1000 | 1800 | 3 | 600 | 12 891,50 | 11 024,50 | Купить |
| 2000х1000х2100 | 2000 | 1000 | 2100 | 3 | 700 | 14 324,00 | 12 457,00 | Купить |
| 2500х600х1200 | 2500 | 600 | 1200 | 4 | 400 | 10 972,00 | 8 978,00 | Купить |
| 2500х600х1500 | 2500 | 600 | 1500 | 4 | 500 | 12 456,00 | 10 462,00 | Купить |
| 2500х600х1800 | 2500 | 600 | 1800 | 4 | 600 | 13 940,00 | 11 946,00 | Купить |
| 2500х600х2100 | 2500 | 600 | 2100 | 4 | 700 | 15 432,00 | 13 438,00 | Купить |
| 2500х800х1200 | 2500 | 800 | 1200 | 4 | 400 | 12 408,00 | 10 272,00 | Купить |
| 2500х800х1500 | 2500 | 800 | 1500 | 4 | 500 | 14 180,00 | 12 044,00 | Купить |
| 2500х800х1800 | 2500 | 800 | 1800 | 4 | 600 | 15 952,00 | 13 816,00 | Купить |
| 2500х800х2100 | 2500 | 800 | 2100 | 4 | 700 | 17 732,00 | 15 596,00 | Купить |
| 2500х1000х1200 | 2500 | 1000 | 1200 | 4 | 400 | 13 852,00 | 11 570,00 | Купить |
| 2500х1000х1500 | 2500 | 1000 | 1500 | 4 | 500 | 14 870,00 | 12 588,00 | Купить |
| 2500х1000х1800 | 2500 | 1000 | 1800 | 4 | 600 | 16 774,00 | 14 492,00 | Купить |
| 2500х1000х2100 | 2500 | 1000 | 2100 | 4 | 700 | 18 684,00 | 16 402,00 | Купить |
| 3000х600х1200 | 3000 | 600 | 1200 | 5 | 400 | 13 296,00 | 11 013,00 | Купить |
| 3000х600х1500 | 3000 | 600 | 1500 | 5 | 500 | 15 151,00 | 12 868,00 | Купить |
| 3000х600х1800 | 3000 | 600 | 1800 | 5 | 600 | 17 006,00 | 14 723,00 | Купить |
| 3000х600х2100 | 3000 | 600 | 2100 | 5 | 700 | 18 871,00 | 16 588,00 | Купить |
| 3000х800х1200 | 3000 | 800 | 1200 | 5 | 400 | 15 006,00 | 12 588,00 | Купить |
| 3000х800х1500 | 3000 | 800 | 1500 | 5 | 500 | 17 221,00 | 14 803,00 | Купить |
| 3000х800х1800 | 3000 | 800 | 1800 | 5 | 600 | 19 436,00 | 17 018,00 | Купить |
| 3000х800х2100 | 3000 | 800 | 2100 | 5 | 700 | 21 661,00 | 19 243,00 | Купить |
| 3000х1000х1200 | 3000 | 1000 | 1200 | 5 | 400 | 16 728,00 | 14 169,00 | Купить |
| 3000х1000х1500 | 3000 | 1000 | 1500 | 5 | 500 | 18 000,50 | 15 441,50 | Купить |
| 3000х1000х1800 | 3000 | 1000 | 1800 | 5 | 600 | 20 380,50 | 17 821,50 | Купить |
| 3000х1000х2100 | 3000 | 1000 | 2100 | 5 | 700 | 22 768,00 | 20 209,00 | Купить |
